Automatyka urządzeń i systemów budynkowych

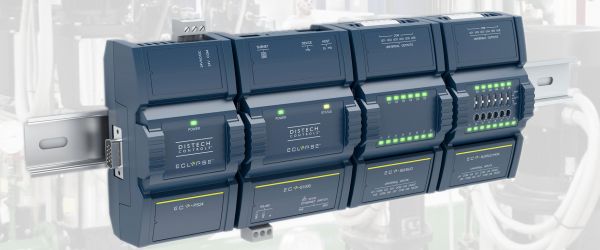

Seria Eclypse to 32-bitowe sieciowe sterowniki swobodnie programowalne w jednolitym dla wszystkich naszych urządzeń graficznym środowisku EC-gfxProgram.

Seria sterowników Eclypse wykorzystuje standard BACnet IP dla komunikacji przewodowej i Wi-Fi, umożliwiając integrację z systemami zarządzania budynkiem i zgodność z sieciami IT. Zależnie potrzeb infrastruktury i rozkładu budynku można wykorzystać przewodowe IP (topologia łańcuchowa lub gwiazda), Wi-Fi (klient, punkt dostępowy, hotspot) lub kombinację obu możliwości.

Główne cechy serii Eclypse

Standardowo wbudowany serwer internetowy umożliwiający pełny, zdany dostęp do wszystkich funkcji zarzadzania poprzez przeglądarkę internetową: grafiki synoptyczne wizualizacji pracy obsługiwanej instalacji z możliwością zdalnej zmiany nastaw, przeglądania zapisów sygnałów, zdarzeń i alarmów. Dostępne gotowe grafiki typowych instalacji , możliwość ich samodzielnego tworzenia i dostosowania.

Możliwość pracy w standardowej sieci WiFi poprzez dołączenie transmitera bezpośrednio do portu USB sterownika. Dostępnych jest kilka trybów pracy: Klient, Punkt dostępowy, Hotspot.

Bezpośrednie podłączenie do sieci LAN i Internetu z bardzo wysokim poziomem bezpieczeństwa. Przewodowe i bezprzewodowe WiFi. Wbudowany switch zapewniający przesyłanie nawet przy wyłączonym sterowniku.

Możliwość wysyłania bezpośrednio ze sterownika e-maili o stanach alarmowych i wszelkich innych zdarzeniach do służb serwisowych i zarządzających.

4 GB nieulotnej pamięci na strony www, zapisy alarmów i rejestracji parametrów pracy nawet z kilku lat. Gotowe narzędzia do graficznej wizualizacji zapisów trendów poprzez www.
Eksport danych do serwera baz danych, CSV także bezpośrednio z grafik. Dostępne jest również oprogramowanie EC-Net Supervisor, drivery OPC i standardowych baz danych (SQL,mySQL, Oracle, CSV) pozwalające na tworzenie centralnego systemu zarządzania lub włączenie do istniejącego.

Zdalny i lokalny dostęp do sterownika z urządzeń mobilnych zarówno do stron www przez przeglądarkę jak i za pomocą aplikacji serwisowych, poprzez WiFi lub sieć Ethernet.
Możliwość tworzenia własnych aplikacji narzędziowych i użytkowych na urządzenia mobilne (REST API).

Szeroka gama modułów I/O + moduły komunikacyjne. Możliwość współpracy z modułami serii ECx: oświetlenie i żaluzje oraz cyfrowymi czujnikami wszystkich serii EC-Smart, Unitouch, Uniwave, EC-Multisensor- BLE

Łatwe, swobodne programowanie w intuicyjnym, graficznym środowisku EC-gfxProgram. Także poprzez Internet.
Biblioteka bloków do tworzenia programu sterownika. Bezpłatne narzędzia. Możliwość adaptacji istniejącej aplikacji, rozszerzenia o dodatkowe funkcje (priorytet CWU, ograniczenia mocy/przepływu, itp.) lub stworzenia własnej.

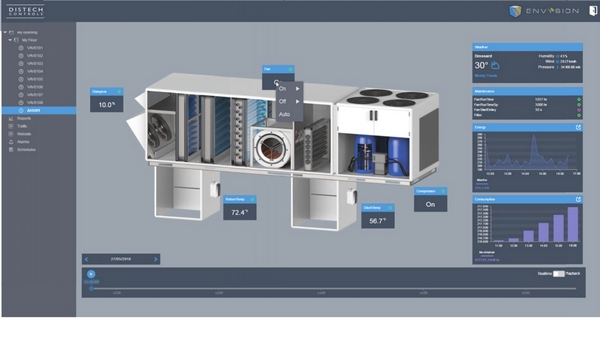

ENVYSION –środowisko do konfigurowania i samodzielnego tworzenia wizualizacji wraz z biblioteką grafik, symboli i widżetów wbudowane w sterowniki. Grafiki oparte o HTML5 nie są wrażliwe na uaktualnienia Javy, Flash itp.

Moduł ECY-Mbus. Możliwość podłączenia liczników i innych urządzeń z protokołem Mbus lub Modbus I/P i RTU do portu RS485 lub poprzez konwerter. Każdy sterownik standardowo posiada BACnet I/P. Sterowniki mogą oczywiście komunikować się pomiędzy sobą.

Opcjonalny panel operatorski, który może być zamontowany na stałe lub używany jako przenośny.

  • Sterowniki Eclypse posiadają między innymi: po 2 switchowane poty Ethernet, 2 złącza USB, port RS485, serwery: www, Rest, e-mail,  możliwość wymiany modułów w czasie pracy. Zasilanie i komunikacja miedzy modułami na szybkozłączach z boku modułów. Możliwość montażu w wielu rzędach.
  • Sterowniki i moduły posiadają wejścia uniwersalne o bardzo szerokim zakresie sygnałów (rezystancja 0-350 kOhm a w tym PT1000, RTD, NTC, 0-10 VDC, 0-20mA, binarne i impulsowe do 50Hz) co zapewnia możliwość współpracy praktycznie z każdym dostępnym czujnikiem i przetwornikiem. Programowo konfigurowalne wyjścia: binarne, 0-12 VDC, PWM, 0-10 VDC, 0-20mA, 3-punktowe, Dostępne są też wersje z możliwością ręcznego wymuszenia stanów wyjść (przełączniki A0R i potencjometry).
  • Współpraca z czujnikami bezprzewodowymi (Blutooth i EnOcean). Wszystkie moduły rozszerzeń sterujące oświetleniem i żaluzjami (oraz czujniki odbiorniki, piloty itp.) mogą  również w taki sam sposób współpracować z tą rodziną sterowników umożliwiając zastosowanie rozwiązania Samart Room Control dla obsługiwanych przez nie instalacji.
  • Sterowniki obsługują ponadto BACnet MS/TP, Modbus RTU i IP. Przy użyciu modułu – również MBus (ECY-Mbus).
    Port RS485 można wykorzystać do podłączenia sterowników BACnet MS/TP oraz urządzeń Modbus. Dodatkowe dwa takie porty można uzyskać dokładając moduł ECY-RS485.

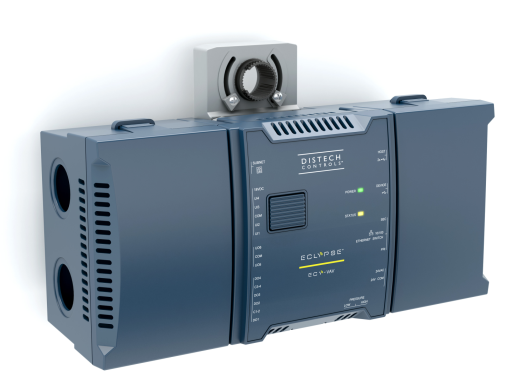

  • Sterowniki modułowe występują w wersjach z różną ilością obsługiwanych punktów I/O. Istnieje możliwość uaktualnienia do wyższej wersji w dowolnym momencie. Są też modele ze stałą ilością wejść/wyjść oraz dla VAV w tym także z PoE (zasilane poprzez sieć Ethernet).
  • Sterowniki Eclypse są również wyposażone w ENVISION pozwalający na udostępnianie i tworzenie wizualizacji webowych opartych o HTML5 bezpośrednio w sterowniku.

Przegląd dostępnych typów sterowników serii Eclypse

ECY-S1000

Obsługuje do 20 modułów I/O

ECY-S1000-16

Obsługuje do 16 punktów I/O i 3 urządzenia Modbus

ECY-S1000-48

Obsługuje do 48 punktów I/O i 10 urządzeń Modbus

ECY-S1000-48-MS

Obsługuje do 48 punktów I/O i 10 urządzeń Modbus, BACnet MS/TP routing

ECY-S1000E

Obsługuje do 20 modułów I/O,ENVYSION Studio & Viewer

ECY-S1000E-16

Obsługuje do punktów 16 I/O i 3 urządzenia Modbus, ENVYSION Studio & Viewer

ECY-S1000E-48

Obsługuje do punktów 48 I/O i 10 urządzeń Modbus, ENVYSION Studio & Viewer

ECY-S1000E-48-MS

Obsługuje do 48 punktów I/O i 10 urządzeń Modbus, BACnet MS/TP routing, ENVYSION Studio & Viewer

Moduły do sterowników serii Eclypse

Zasilanie i komunikacja:

ECY-RS485 Moduł komunikacyjny 2 porty RS-485 do ECY . Obsługuje Modbus RTU i BACnet MS/TP.
ECY-Mbus Moduł komunikacyjny z interfejsem Mbus do obsługi liczników (max. 60)
ECY-PS100-240 Zasilacz 100-240 V AC do ECY-1000
ECY-PS24 Zasilacz 24 V AC/DC do ECY-1000

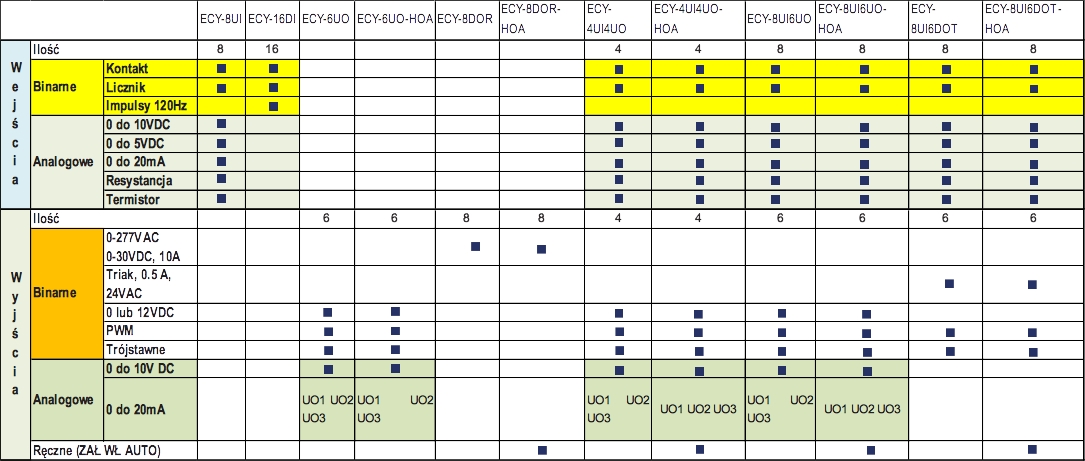

Moduły wejść/wyjść:

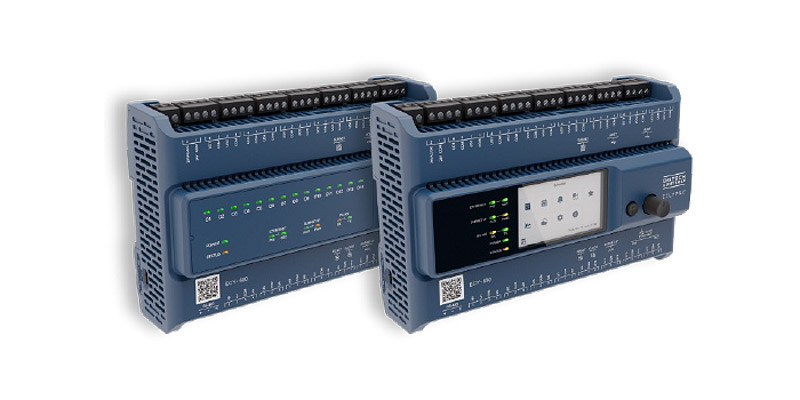

Sterowniki jednopłytowe ze stałą ilością punktów:

ECY-303 8 UI, 2 UO, 4 DO (Triak) i 2 DUO (uniwersalne lub triak). Wbudowany ENVYSION Viewer.
ECY-303-M3 8 UI, 2 UO, 4 DO (Triak) i 2 DUO (uniwersalne lub triak). Obsługa do urządzeń 3 Modbus Wbudowany ENVYSION Viewer.

Sterowniki te nie współpracują z w/w modułami I/O a jedynie z serią modułów: ECx-lightxx i ECx-blindxx.

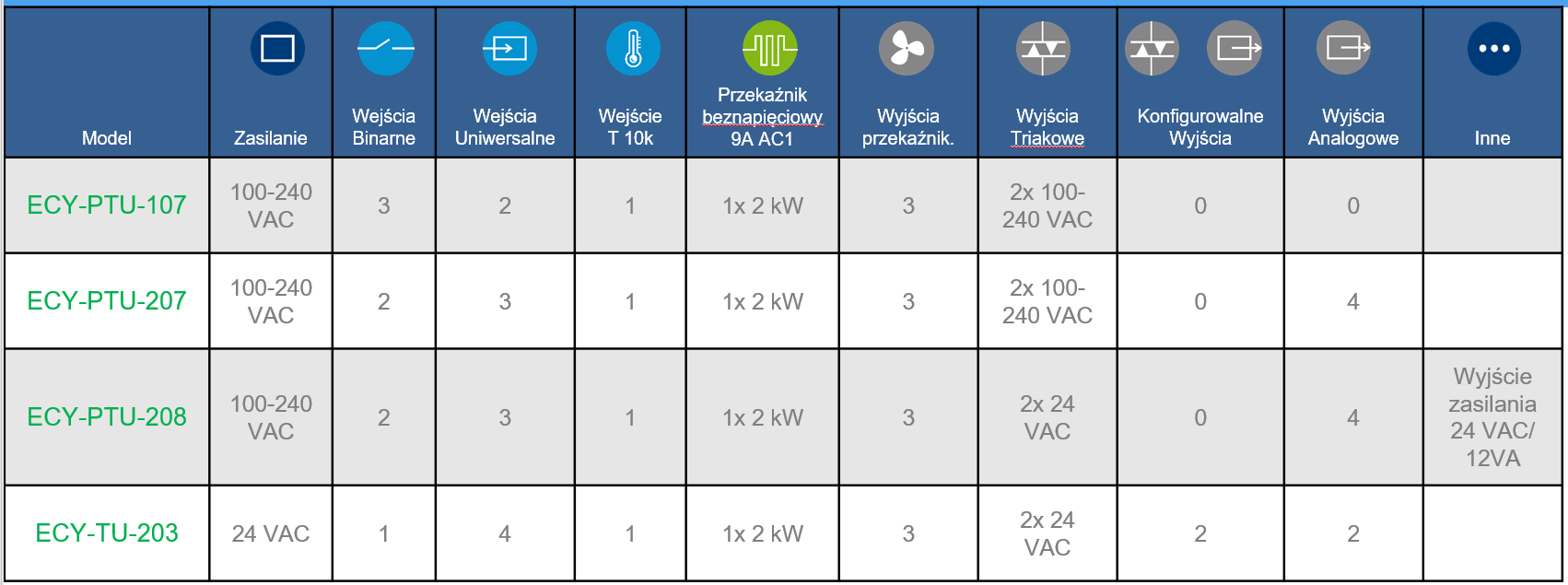

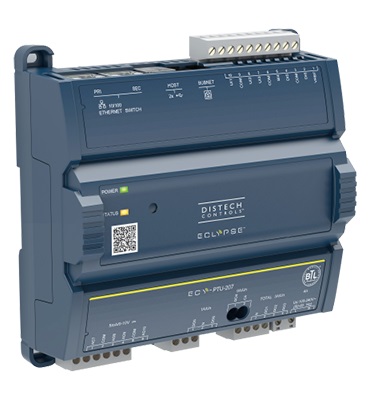

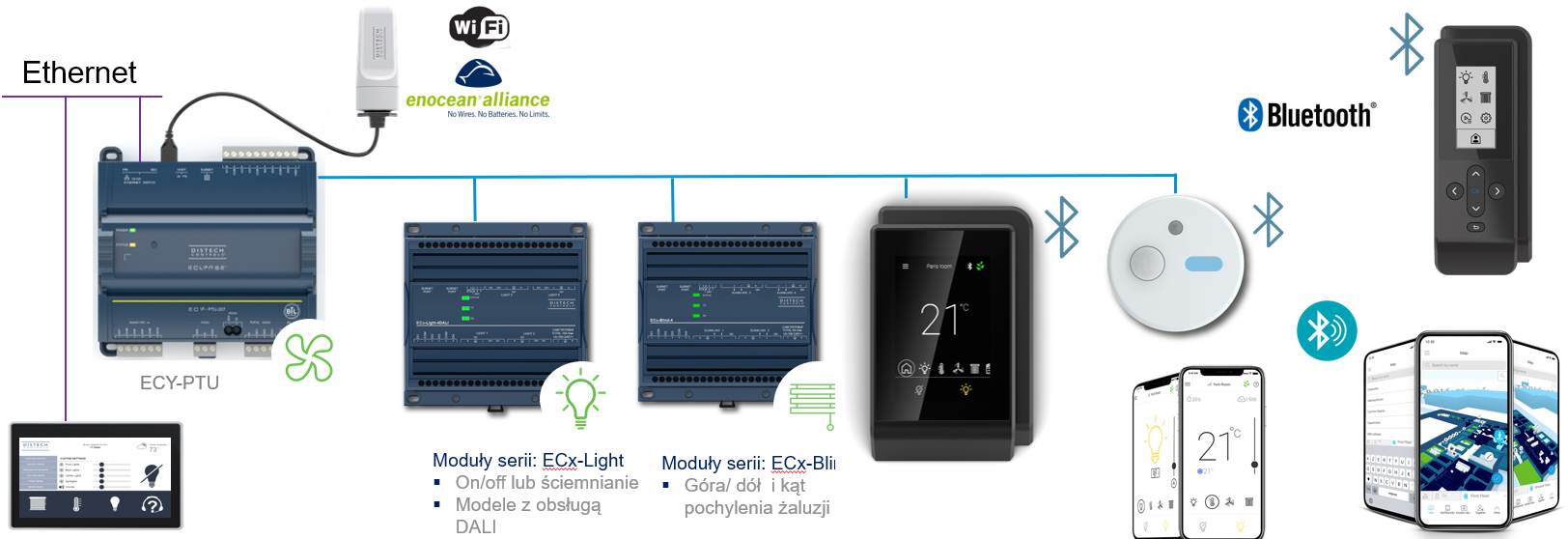

Seria ECY-PTU, TU - Sterowniki dla układów strefowych … i nie tylko.

Obie te serie te aktualnie stanowią składnik systemu Smart Room Control w wersji IP – sterowniki współpracują więc również ze wszystkimi:

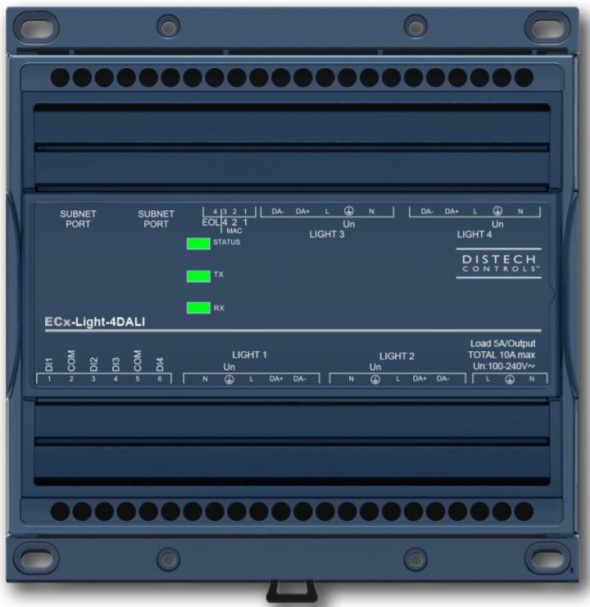

  • modułami serii ECx: oświetlenie i żaluzje,
  • cyfrowymi czujnikami wszystkich serii EC-Smart, Unitouch, Uniwave, EC-Multisensor- BLE

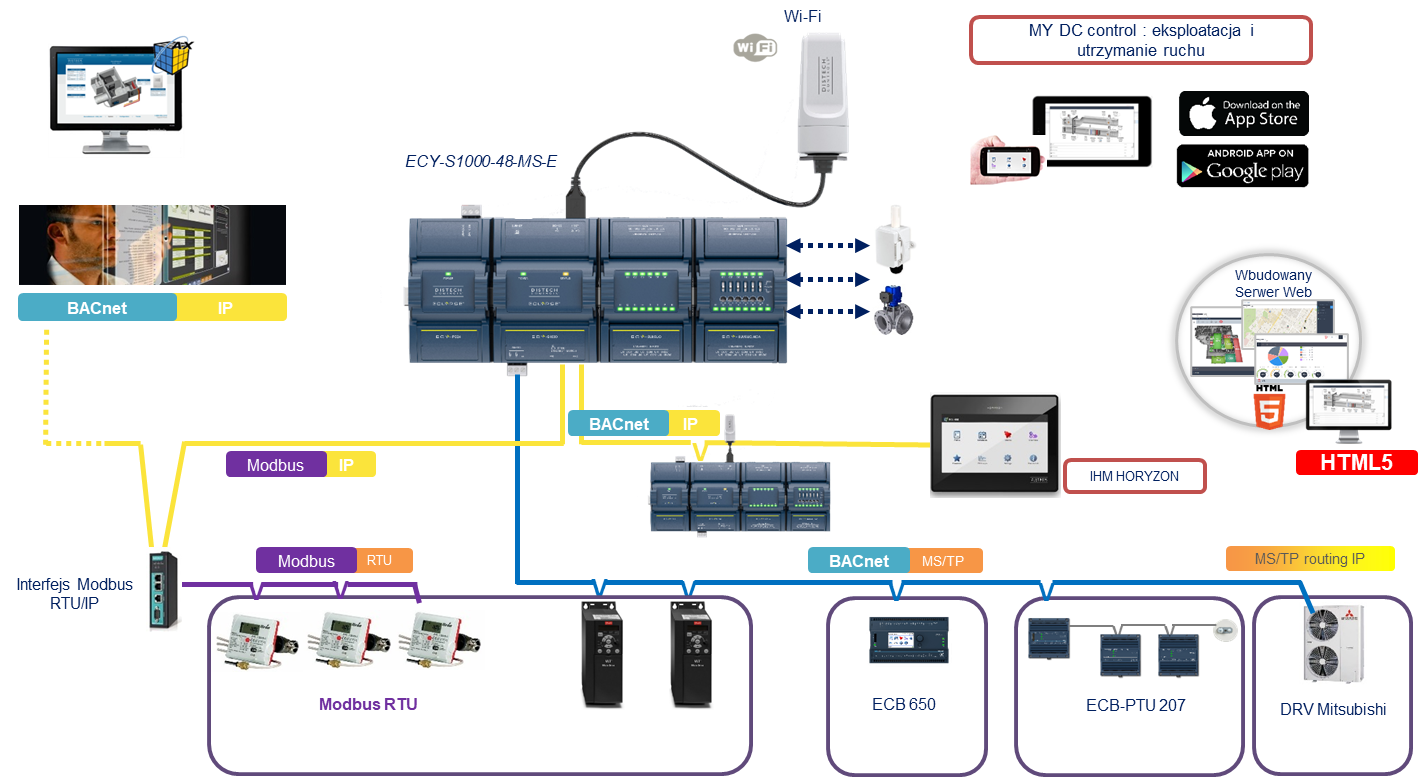

Możliwości komunikacyjne serii Eclypse

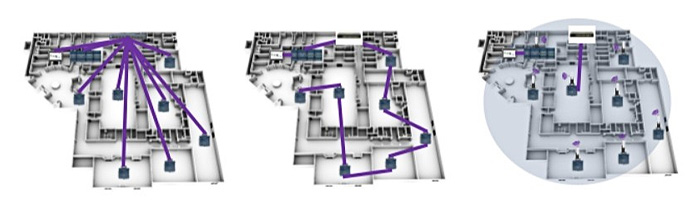

Sterowniki posiadają po dwa porty Ethernet po których mogą komunikować się wykorzystując BACnet I/P a także integrować urządzenia pracujące w Modbus I/P. Dzięki wbudowanym switchom, możliwe tworzenie jest topologii gwiazdy, łańcuchowej oraz mieszanej.

Sterowniki posiadają po dwa porty Ethernet po których mogą komunikować się wykorzystując BACnet I/P a także integrować urządzenia pracujące w Modbus I/P. Dzięki wbudowanym switchom, możliwe tworzenie jest topologii gwiazdy, łańcuchowej oraz mieszanej.

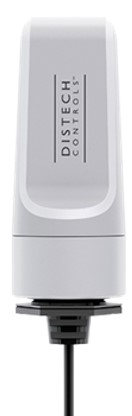

Do portów USB można podłączyć adapter WiFi, który pozwala na pracę w sieci bezprzewodowej w wybranym trybie: Access Ponit, Client lub Hotspot.
Oprócz WiFi można również podłączyć odbiornik EnOcenan, który umożliwi współpracę z bezprzewodowymi czujnikami, nastawnikami, łącznikami i kontaktami pracującymi w tym standardzie.

Poprzez urządzenia serii Unitouch oraz EC-Multisensor-BLE istnieje również możliwość wykorzystania Blutooth do komunikacji z naszymi bezprzewodowymi urządzeniami pomieszczeniowymi oraz dostęp do sterowników poprzez aplikacje na urządzeniach mobilnych, które ułatwiają zarówno pracę technikom utrzymania ruchu jak i bieżącą obsługę użytkownikom pomieszczeń.
