Seria ECB i ECL – swobodnie programowalne sterowniki BACnet MS/TP i LONWORKS

Dwie równoległe serie: BACnet MS/TP i LONWORKS - 32-bitowych sieciowych, sterowników swobodnie programowalnych obejmują po kilkanaście modeli.

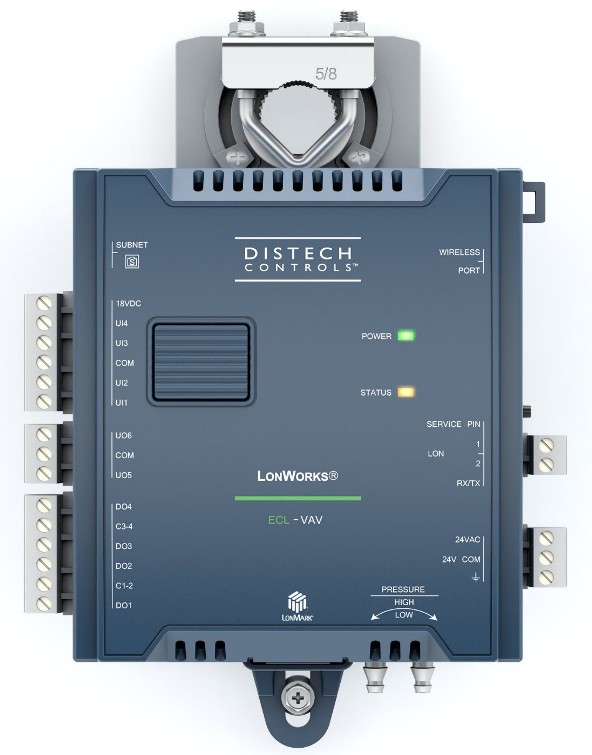

Od małych strefowych, poprzez VAV aż po sterowniki rozszerzalne o moduły wejść/wyjść do 72 pkt I/O.

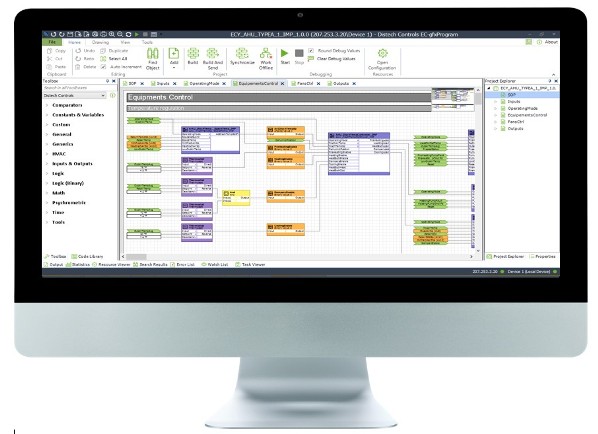

Programowanie w jednolitym środowisku graficznym EC-gfxprogram. Środowisko posiada bogatą bibliotekę bloków funkcyjnych i gotowych aplikacji.
Możliwość tworzenia własnych bloków, biblioteki własnych kodów, formularzy konfiguracyjnych itp. Wbudowany symulator pozwala na testowanie programów bez podłączenia do sterownika. Możliwość zdalnego programowania także przez Internet.

Sterowniki uniwersalne

Sterowniki i moduły posiadają wejścia uniwersalne o bardzo szerokim zakresie sygnałów (rezystancja 0-350 kOhm w tym PT1000, RTD, NTC, 0-10 VDC, 0-20mA, binarne i impulsowe do 50Hz, możliwość wpisania dowolnych charakterystyk). Umożliwia to możliwość współpracy z każdym dostępnym czujnikiem i przetwornikiem.

Programowo konfigurowalne wyjścia: binarne, 0-12 VDC, PWM, 0-10 VDC, 0-20mA, 3-punktowe, w niektórych modelach triaki.

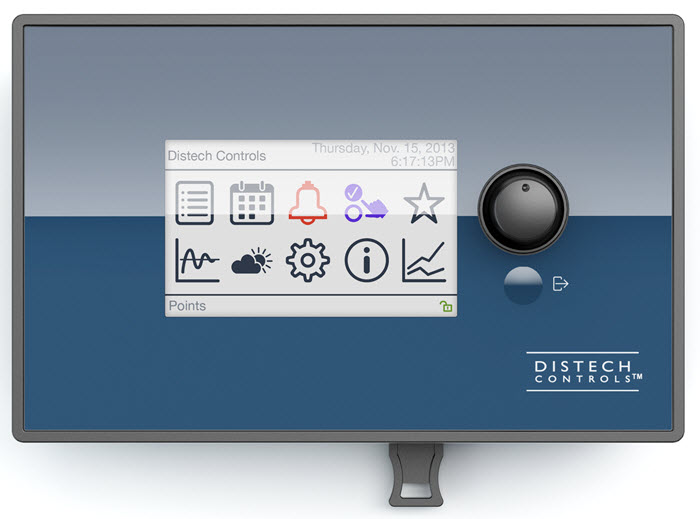

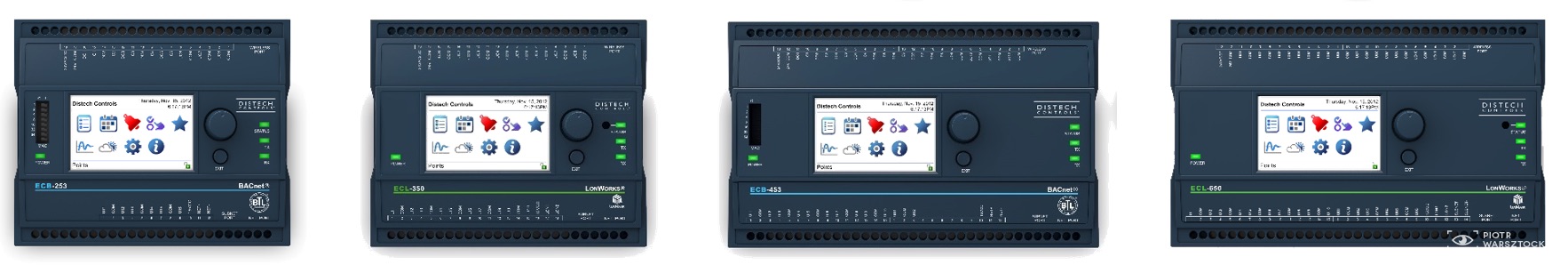

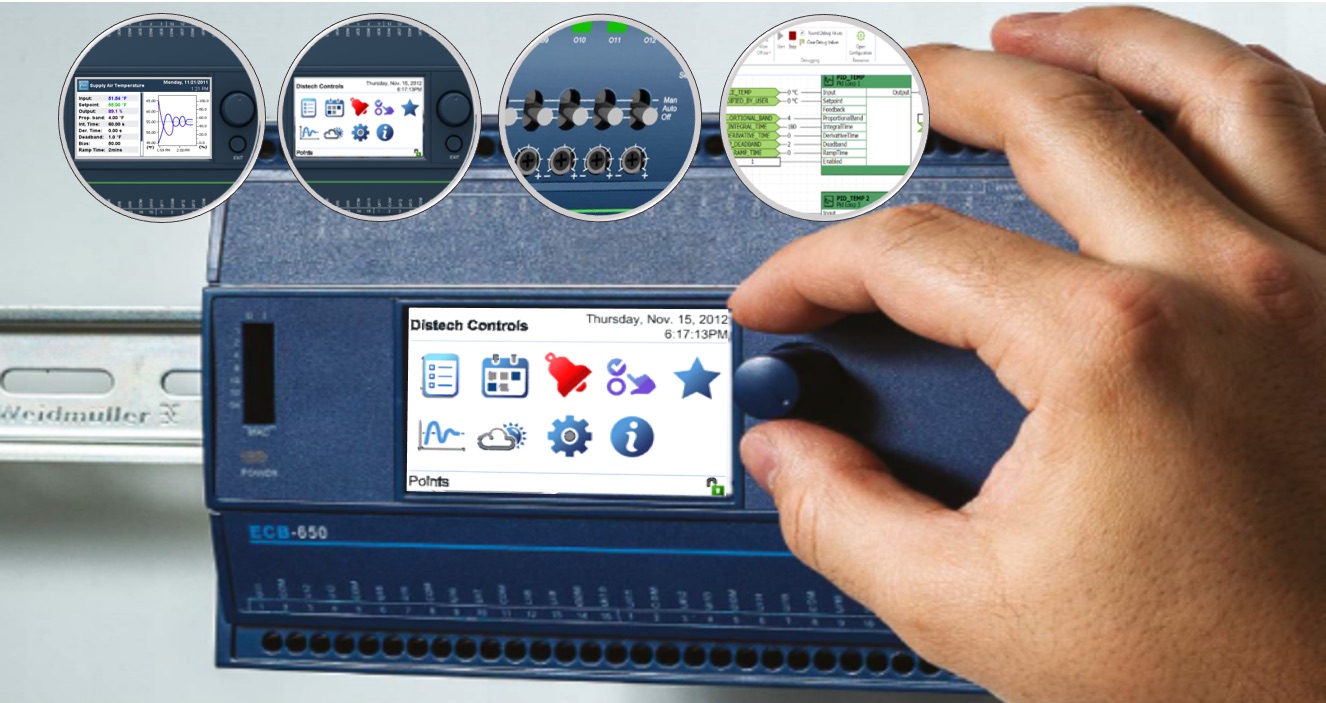

Dostępne są wersje z kolorowym wyświetlaczem i możliwością nastaw dowilnych parametrów w tym harmonogramów, ręcznego wymuszenia stanów wejść i wyjść (poprzez ekran  oraz przełączniki AOH i potencjometry), obsługi alarmów, strojenia PID itp.

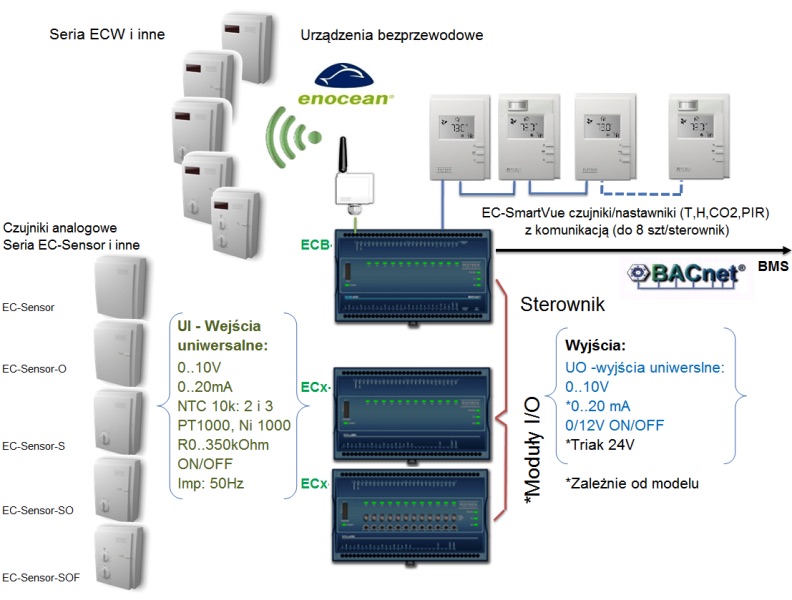

Poprzez port subnet możliwe jest podłączenie dodatkowych modułów oraz cyfrowych czujników i a przy użyciu odbiornika EnOcean także urządzeń bezprzewodowych serii ECW oraz zgodnych urządzeń innych producentów.
Wszystkie sterowniki posiadają certyfikat BTL.



Możliwości współpracy i podstawowe akcesoria

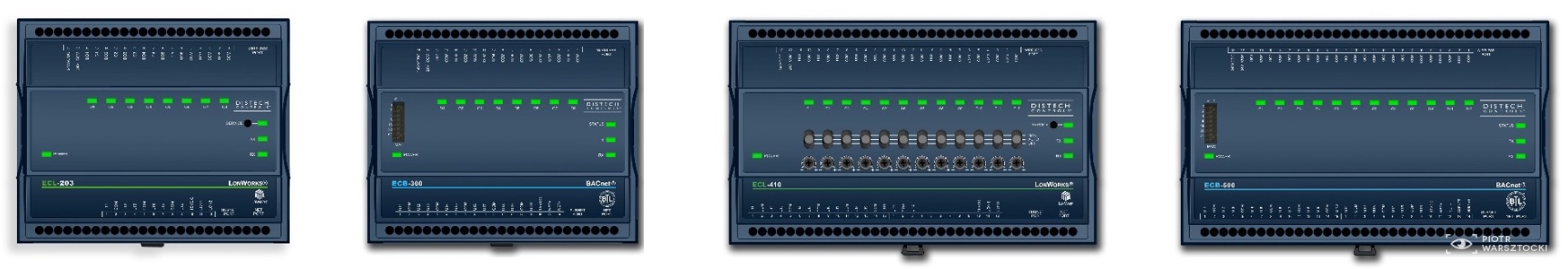

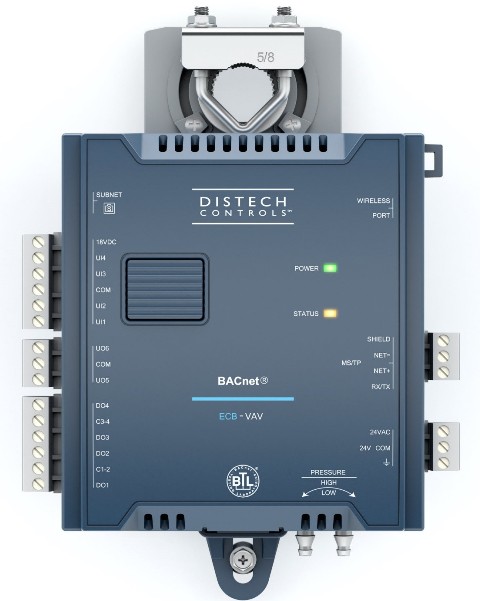

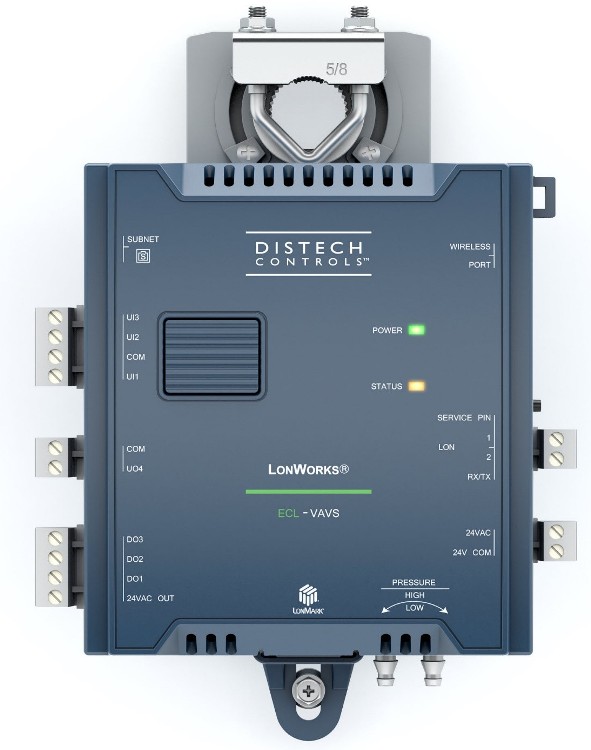

Sterowniki ECB i ELC serii -600 i -650 mogą współpracować z modułami: ECx -400, 410 i 420, które umożliwiają rozszerzenie obsługiwanych wejść/wyjść do 72. Niezależnie od tego, wszystkie sterowniki, mogą obsługiwać moduły rozszerzeń sterujące oświetleniem i żaluzjami (oraz czujniki odbiorniki, piloty itp.) Dotyczy to również rodziny sterowników xxx-VAV. Umożliwia to tym samym budowę rozwiązania Smart Room Control także w oparciu o instalacje zmiennego lub stałego przepływu powietrza (VAV,CAV).

Wszystkie sterowniki mogą także współpracować z cyfrowymi czujnikami pomieszczeniowymi serii: Allure EC-Smart-Vue, Allure EC-Smart-Comfort, Allure EC-Smart-Air, EC-Multi-Sensor, EC-Remote
Dodatkowy odbiornik pozwala również na obsługę czujników bezprzewodowych serii Allure ECW-Sensor (i innych urządzeń w standardzie EnOcean)

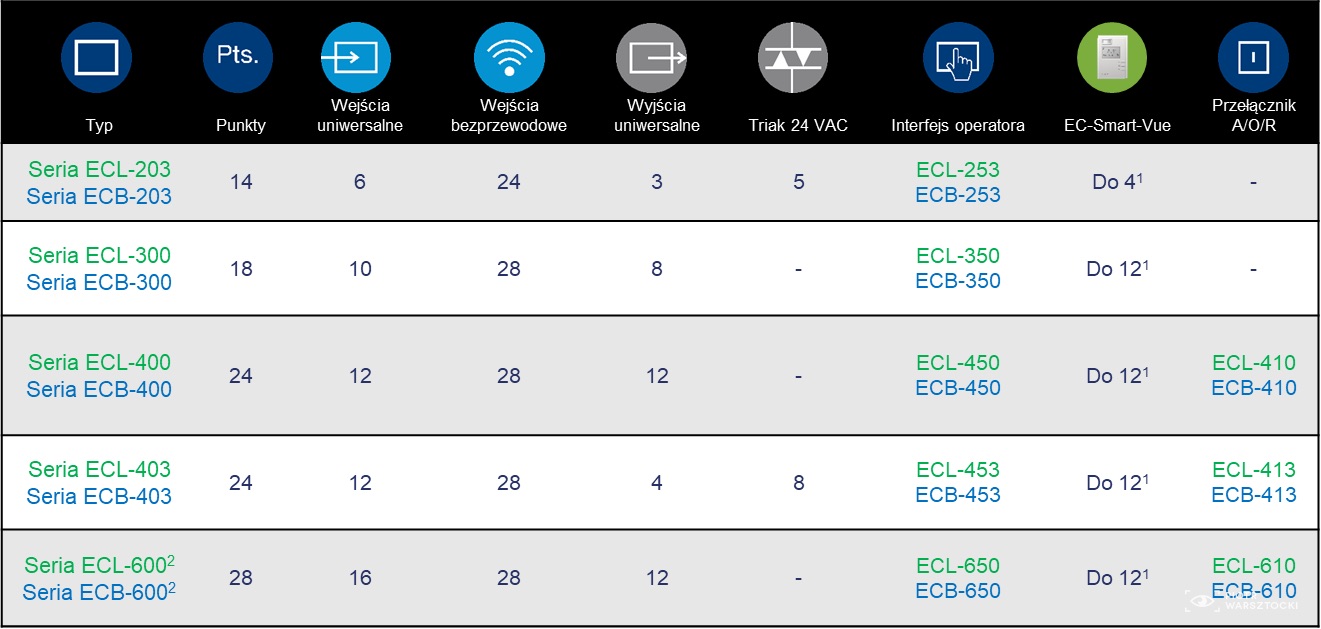

Tabela wejść /wyjść

Urządzenia nie posiadające ekranu mogą współpracować z dołączanym poprzez RJ45 ekranem typu: ECX-Display, który może zostać zamontowany na szynie DIN35mm lub na drzwiach szafy a nawet być używany jako przenośny, ponieważ konfiguracja dostępnych zmiennych zapamiętana jest w sterowniku.

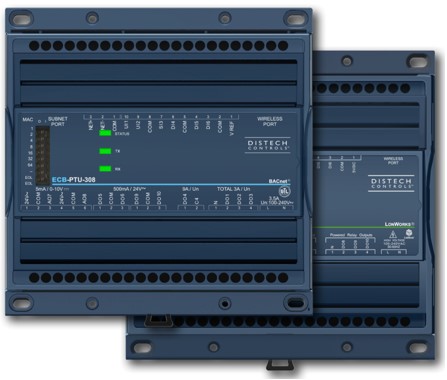

Kompaktowe sterowniki dla urządzeń strefowych z interfejsem BACnet MS/TP lub LONWORKS

Sterowniki zasilanie z sieci, przekaźniki i triaki ~230V. Są też wersje z wbudowanym transformatorem 230/24C AC umożliwiającym zasilanie niewielkich współpracujących urządzeń wymagających napięcia 24V.
Przeznaczone głównie do obsługi klimakonwektorów, belek i sufitów chłodzących oraz innych układów strefowych a także wszelkich zastosowań gdzie konieczne jest monitorowanie i sterowanie niewielką ilością sygnałów a brak jest zasilania 24V.

Cechy:

  • W pełni swobodnie programowalne
  • W każdym sterowniku jest już fabrycznie załadowana, konfigurowalna aplikacja, wybierana za pomocą dcgfxApplications i / lub Allure EC-Smart-Vue.Dla typowych instalacji  to praktycznie eliminuje prace inżynierskie, w tym programowanie i tworzenie grafiki, a także zwiększa wydajność podczas projektowania, instalacji i uruchamiania.
  • Wyjścia pozwalają na bezpośrednie okablowanie do wentylatorów, grzałek elektrycznych i zaworów bez dodatkowych przekaźników
  • Zasilanie bezpośredniego z sieci 100-240 VAC
  • Obsługa do 4 komunikujących się czujników serii Allure
  • Bardzo niski spoczynkowy pobór mocy tylko 1W.
  • Rozwiązanie Open-to-Wireless ™: obsługa do 24 wejść dla czujników bezprzewodowych przy użyciu odbiornika Wireless Receiver.

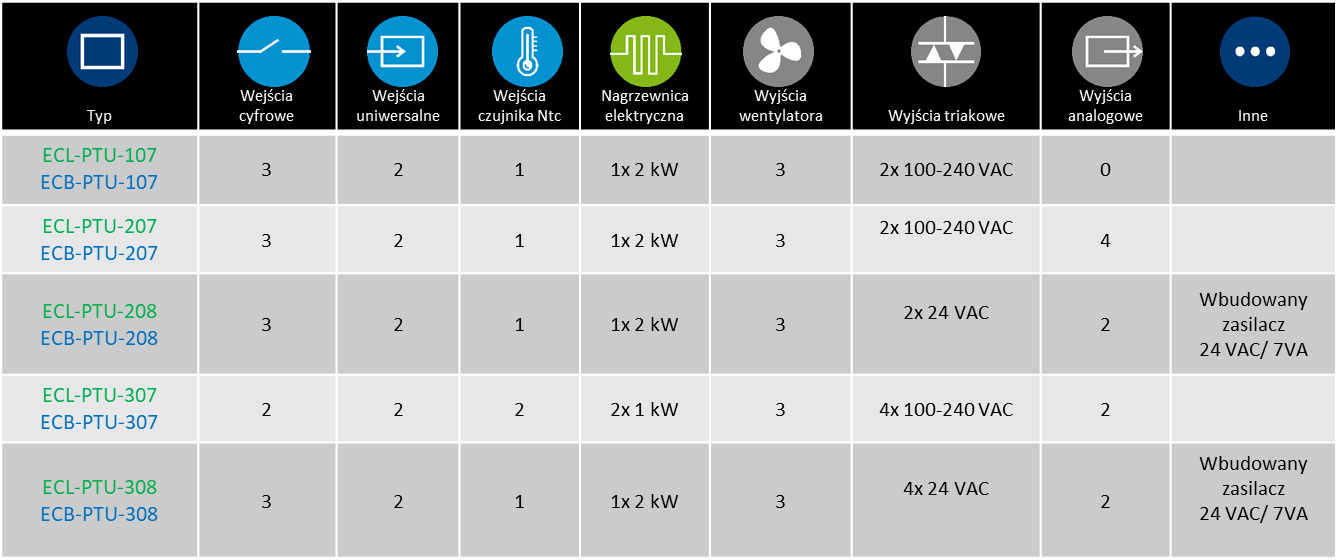

Tabela dostępnych modeli i ich wejść i wyjść

Sterowniki są także rozszerzalne o moduły sterowania oświetleniem i żaluzjami serii RCx dlatego nadają się do budowy zintegrowanego systemu zarządzania komfortem pomieszczeń (Smart Room Control), który umożliwia kompleksowe i optymalne pod względem energetycznym sterownie wszystkimi funkcjami komfortu pomieszczenia: HVAC, oświetleniem i żaluzjami.

Wykorzystanie tych serii do stworzenia rozwiązania Smart Room Control wyklucza co prawda użycie najnowszych urządzeń z Bluetooth i aplikacji mobilnych jednak podstawowe funkcjonalności można zrealizować nieco taniej.

  • Możliwe jest automatyczne sterowanie intensywnością oświetlenia od czujnika natężenia i zajętości pomieszczenia.
  • Sterowanie ściemnianiem lub załączaniem oświetlenia: zał/wył, 0(1)-10V lub DALI.
  • Sterowanie otwieraniem, zamykaniem i pochylaniem żaluzji (kąt obrotu). Przeznaczone do różnych zastosowań: żaluzje weneckie, żaluzje przeciwsłoneczne, żaluzje fasadowe…





Każdy sterownik obsługuje do 4 szt. modułów serii RCx i do 4 czujników/nastawników pomieszczeniowych w tym 2 szt. multisensorów.

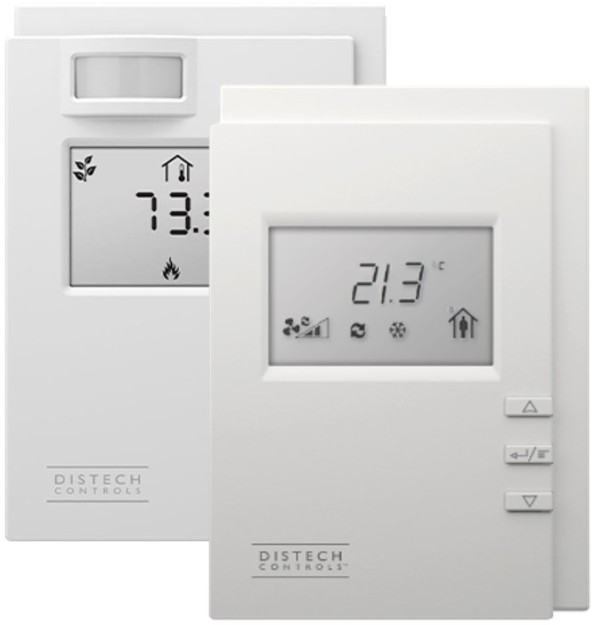

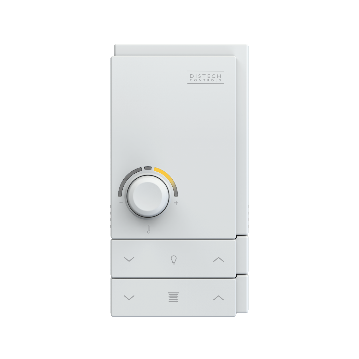

Współpraca z cyfrowymi czujnikami pomieszczeniowymi serii: Allure EC-Smart-Vue, Allure EC-Smart-Comfort, Allure EC-Smart-Air, EC-Multi-Sensor (zintegrowany czujnik, ruchu, natężenia oświetlenia, temperatury i odbiornik podczerwieni)+ EC-Remote. Czujniki cyfrowe oraz moduły łączone są łańcuchowo, jednym kablem i nie wymagają osobnego zasilania.

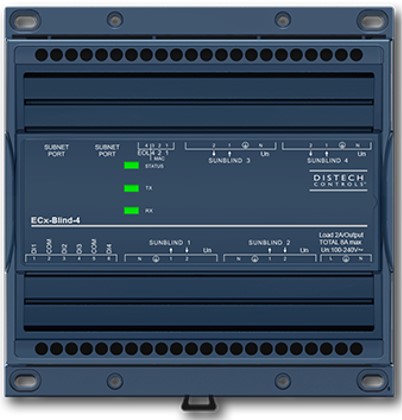

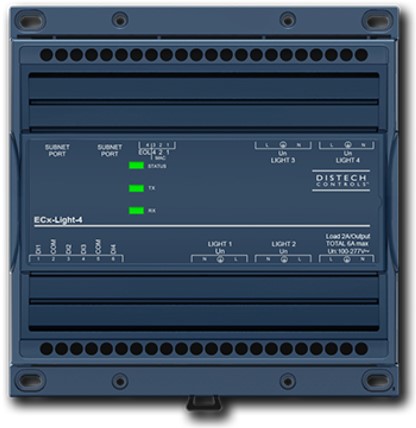

Moduły rozszerzeń do sterowania oświetleniem i żaluzjami

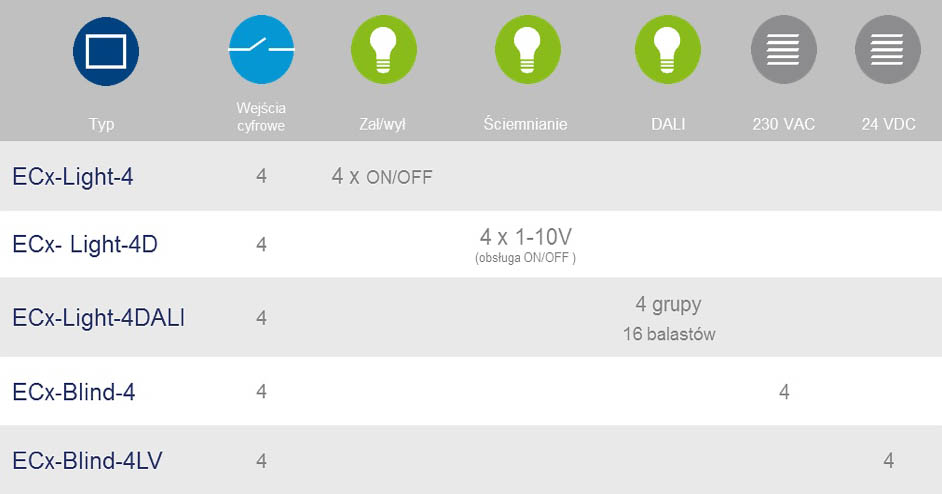

Każdy z modułów może obsłużyć 4 niezależne kanały sterowania oświetleniem lub żaluzji.

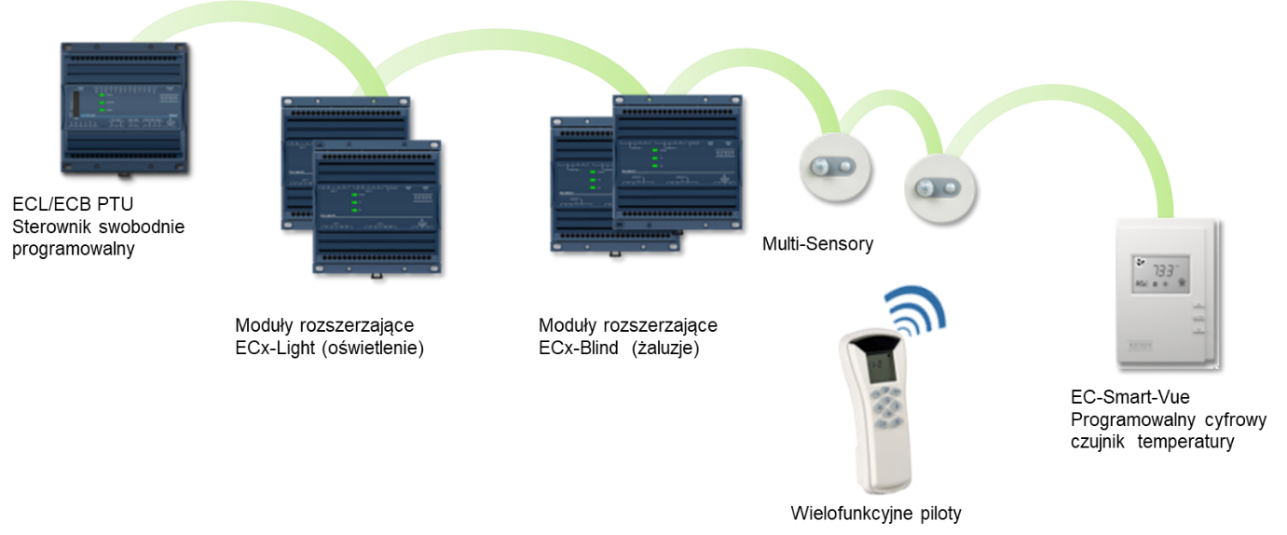

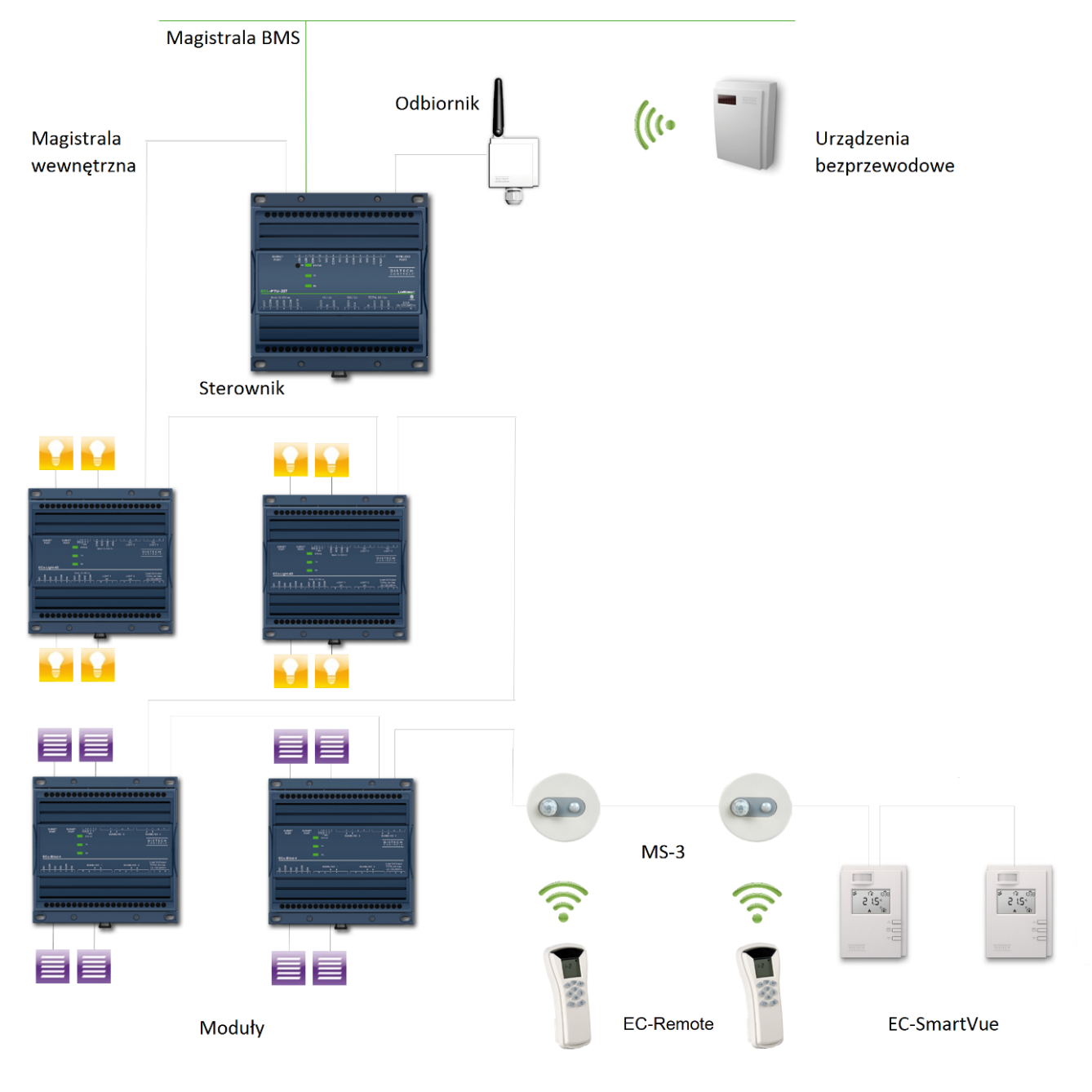

Koncepcja połączeń i współpracy sterownika z modułami i czujnikami pomieszczeniowymi

Dla montażu sterowników poza szafą, np. bezpośrednio na obudowie klimakonwektora, VAV, ponad sufitem lub na ścianie w pomieszczeniu technicznym, dostępne są osłony zacisków i uchwyty odciążające dla kabli.





Sterowniki posiadają certyfikaty: LONMARK, WSPCert, eu.bac, BTL, CE i UL.
