Asortyment akcesoriów obejmuje: zestawy przyłączeniowe do klimakonwektorów i belek, łączniki zawór-siłownik, izolację termiczną do zaworów, pogrzewacze trzpienia i części zamienne.

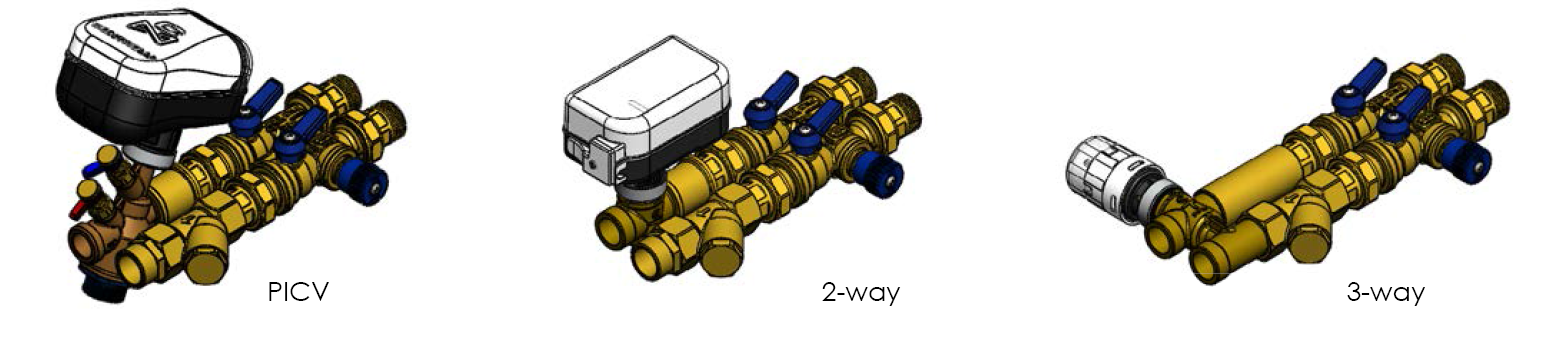

Zestawy przyłączeniowe do klimakonwektorów i belek

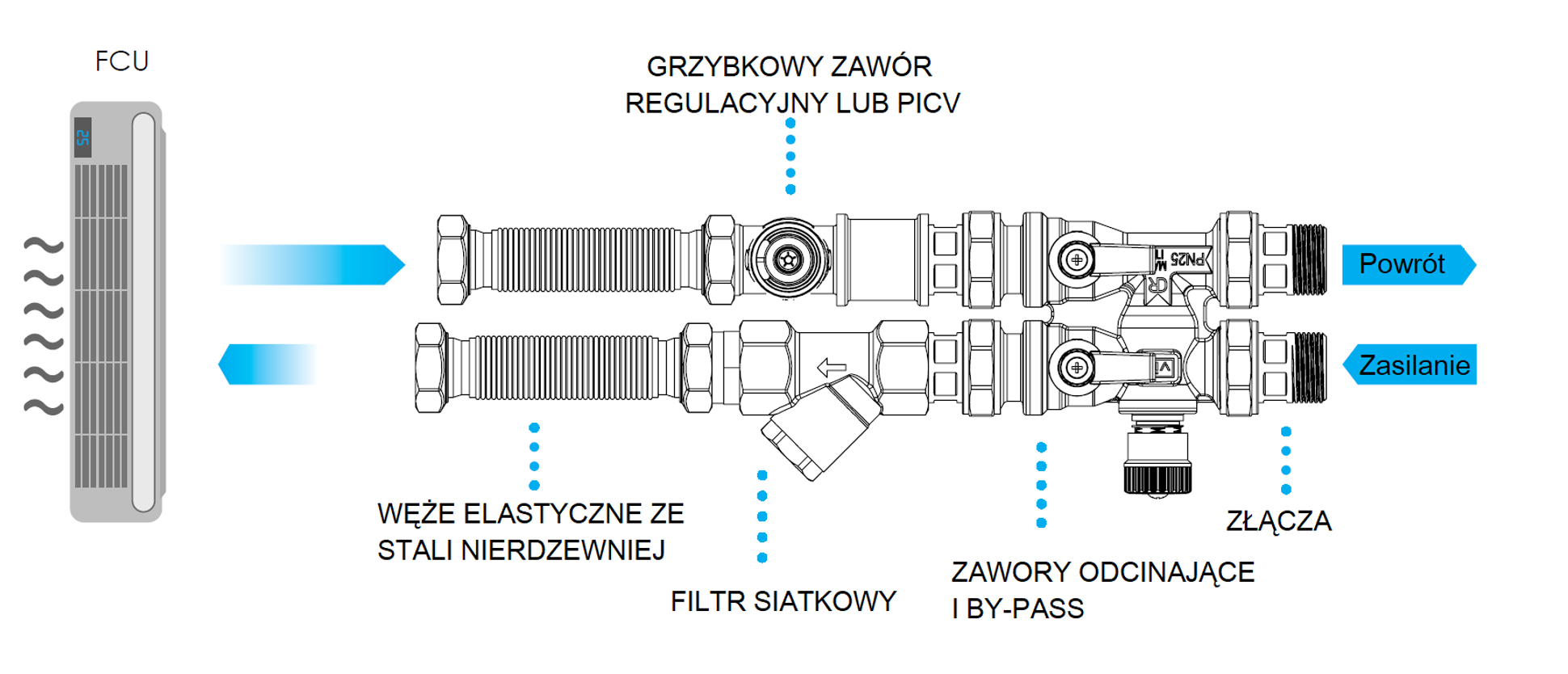

Zestawy łączące zawory Controlli są przeznaczone do podłączenia klimakonwektora bezpośrednio do sieci wody grzewczej lub lodowej w budynku. Każdy zestaw zawiera fabrycznie zmontowany komplet zaworów i akcesoriów pozwalający na skrócenie czasu instalacji, uruchomienia oraz zapobieżenia potencjalnym przyszłym wyciekom z systemów klimakonwektorów. Może również zawierać zawór równoważący z punktami pomiaru ciśnienia.
Wszystkie niezbędne komponenty są instalowane jako jedenmelement, który przed dostawą na miejsce jest testowany ciśnieniowo w fabryce. Do montażu nie są potrzebne żadne specjalne narzędzia. Wbudowana sekcja obejściowa zawiera zawór odcinający z pełnym przelotem, umożliwiający płukanie i czyszczenie wężownicy i obiegu bez konieczności odłączania klimakonwektora. Można również dodać izolację termiczną. Wszystkie elementy są produkowane, zmontowane i testowane we Włoszech.
Dostępne modele w tabeli poniżej. Szczegółowy opis i tabele doboru znajdują się w katalogu od str. 16.
| KOD | OPIS |
|---|---|
|
BP40-15 |
By‐pass z połączeniami gwintowanymi 1/2 ”(w zestawie filtr) 2‐drożny |
|
BP40-20 |
By‐pass z przyłączami gwintowanymi 3/4 ”(w zestawie filtr) 2‐drożny |
|
BP80-25 |
By‐pass z 1 ”połączeniami gwintowanymi (w zestawie filtr siatkowy) 2‐drożny |
|
BP43-15 |
By‐pass z połączeniami gwintowanymi 1/2 ”(w zestawie filtr siatkowy) 3‐drożny |
|
BP43-20 |
By‐pass z przyłączami gwintowanymi 3/4 ”(w zestawie filtr) 3‐drożny |
|
BP83-25 |
By‐pass z przyłączami gwintowanymi 1 ”(w zestawie filtr siatkowy) 3‐drożny |
|
Flex15 |
Elastyczny wąż 1/2 ”ze stali nierdzewnej; 200 mm (maks. długość po rozłożeniu) |
|
Flex20 |
Wąż elastyczny 3/4 ”ze stali nierdzewnej; 200 mm (maks. długość po rozłożeniu) |
|
Flex25 |
Elastyczny wąż ze stali nierdzewnej 1 ”; 200 mm (maks. długość po rozłożeniu) |
|
Flex15L |
Elastyczny wąż 1/2 ”ze stali nierdzewnej; 400 mm (maks. długość po rozłożeniu) |
|
Flex20L |
Wąż elastyczny 3/4 ”ze stali nierdzewnej; 400 mm (maks. długość po rozłożeniu) |
|
Flex25L |
Elastyczny wąż ze stali nierdzewnej 1 ”; 400 mm (maks. długość po rozłożeniu) |
|
KITAV2 |
Robocizna (montaż i testowanie, zestaw z zaworem 2‐drogowym lub PICV) |
|
KITAV3 |
Robocizna (montaż i testowanie, zestaw z zaworem 3‐drogowym) |
|
COIB |
Izolacja termiczna całego zestawu |

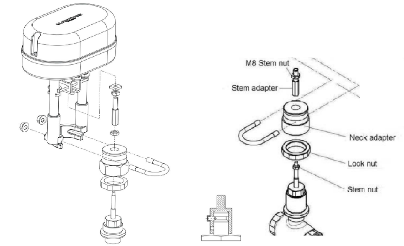

Łączniki zawór – siłownik
Pomimo, że wszystkie zawory można bezpośrednio połączyć z przeznaczonymi dla nich siłownikami, to w ofercie dostępna jest bogata seria łączników, które umożliwiają zamontowanie na zaworze np. silniejszego napędu, zamontowanie nowego typu siłownika na starym, nadal sprawnym zaworze wycofanym już z produkcji a także montaż siłowników Controlli na zaworach innych producentów.
Szczegółowe informacje, wskazówki i na ten temat oraz tabele zgodności można znaleźć w katalogu produktów od strony 44.
Możliwości współpracy z zaworami innych firm oraz możliwość zastąpienia produktów innych producentów urządzeniami Controlli szerzej omówione są w specjalnej sekcji tutaj.
Poniżej tabela najczęściej stosowanych łączników, które pozwalają na współpracę dostępnych siłowników z różnymi typami zaworów Controlli i innych producentów.
| TYP | OPIS |
|---|---|
|
54538-03 |
Adapter do podłączenia siłownika MVT203,403,503 z zaworami 2 i 3TGBxBx |
|
AG22 |
łącznik do S200, S300 |
|
AG40 |
Łącznik MVB do VB7000 (brąz) |
|
AG50 |
Łącznik MVH do VSG, VMB16 - do Dn65, VBG |
|
AG51 |
Łącznik MVH i MVE dla starych VSG, VMB16, VBG, SS, DS, VSS, VBS, VBAA, 3V, VMS |
|
AG52 |
Łącznik MVF, MVE i MVF59 do VSB, VMB, VSB_F, VMB_F |
|
AG53 |
Łącznik do montażu MVE, MVF na zaworach Satchwell (trzpień 1/4" i 3/8") |
|
AG54 |
Łącznik do montażu MVH na zaworach Satchwell (trzpień 1/4" i 3/8") |
|
AG60-02 |
Łącznik do montażu MVE, MVF na zaworach Honeywell trzpień 1/4") |
|
AG60-03 |
Łącznik do montażu MVF na zaworach Landis |
|
AG60-04 |
Łącznik do montażu MVF na zaworach Satchwell (trzpień 1/4") |
|
AG60-05 |
Łącznik do montażu MVF na zaworach Satchwell (trzpień 3/8") |
|
AG60-07 |
Łącznik do montażu MVE, MVF na zaworach Danfoss |
|
AG62 |
Łącznik do MVH na zawory VSB, VMB, VSB_F, VMB_F |
|
AG63 |
Łącznik do MVF.S (krótki MVF) na zawory VSB, VMB, VSB_F, VMB_F |
|
AG66 |
Łącznik do montażu MVE na zaworach Johnson Controls (VB7816-2111) |
|
AG70-10 |
Łącznik do mont. MVE i MVH na zworach Siemens/Landis z trzpieniem Ø 10mm |
|
AG70-14 |
Łącznik do mont. MVE i MVH na zworach Siemens/Landis z trzpieniem Ø 14mm |
|
AG73 |
Łącznik do montażu MVT 503 na MVX MZX FEU, MEU Satchwell |
|
AG74-01 |
Łącznik dla mvc i mvt.03 na zaworach vsb.t- vmb.t i 2tga.bt |
|
AG74-03 |
Łącznik dla mvc i mvt.03 na zaworach 2-3tgb.b |
|
AG82 |
Łącznik do mont. MVE na zaworach Belimo H2..X-S i H3..X-S |
|
4200-2136 |
Łącznik do mont. MVE na zworach serii VB7000 (AV-821) |
|
4200-2201 |
Łącznik do mont. MVE na zworach serii VB8000 |
Izolacja termiczna
Do większości typów zaworów dostępna jest izolacja termiczna. Przy każdej grupie zaworów znajduje się informacja o dostępności izolacji. Dla siłowników również można zamówić płaszcze izolacyjne. Szczegółowe informacje dotyczące doboru dla poszczególnych typów zaworów i siłowników można znaleźć w katalogu na stronach 44 i 45.
Pozostałe akcesoria i części zamienne
Podgrzewacze trzpieni
| TYP | OPIS |
|---|---|
|
244 |
Podgrzewacz trzpienia dla siłowników MVB |
| 248 |
Podgrzewacz trzpienia dla siłowników MVH i MVE |

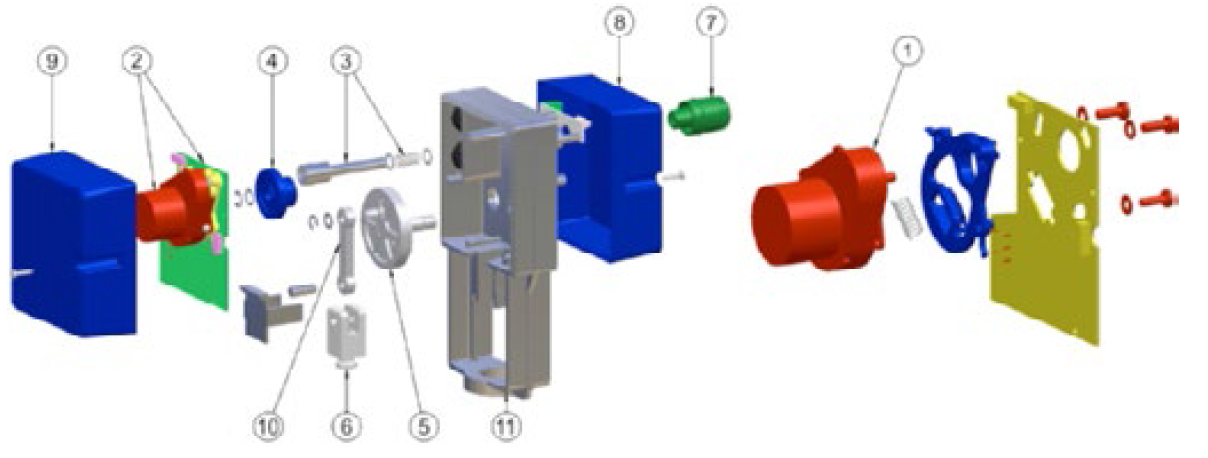

Dodatkowe części i elementy
Do wielu produktów dostępne są również dodatkowe elementy wyposażenia zarówno mechaniczne jak i elektroniczne (osłony przeciwdeszczowe zwiększające IP, karty elektroniczne, potencjometry, styki pomocnicze itp.). Ponadto do wielu urządzeń, zarówno dostępnych jak i wycofanych już z produkcji dostępne są jako części zamienne niektóre elementy i podzespoły (dławnice, silniki, elementy przekładni, płyty sterujące…), które umożliwią przywrócenie sprawności uszkodzonym urządzeniom. W celu sprawdzenia ich dostępności, diagnostyki urządzeń i ew. wymiany podzespołów i innych usług serwisowych prosimy bezpośredni kontakt z nami.
Katalog produktów - Zawory, siłowniki i akcesoria
Zawiera informacje o nowych produktach, przegląd wszystkich grup produktów, podstawowe parametry, tabele doboru, dostępne wielkości, akcesoria, tabele zamienników wycofanych urządzeń Controlli - zgodność z nowymi produktami, tabele zamienników i łączników do urządzeń wybranych producentów.
