Zamienniki zaworów i siłowników innych producentów

Zgodność z urządzeniami innych firm. Zamienniki wycofanych i wciąż dostępnych produktów.

Oferujemy wysokiej jakości zamienniki zarówno dla nieprodukowanych już urządzeń jak i tych, które nadal sa dostępne.
Możemy dostwrczyć zarówno zawory jak i siłowniki.

Zamienniki zaworów można znaleźć tutaj. Siłowniki poniżej na tej stronie.

Zapewniamy możliwość współpracy nowoczesnych siłowników Controlli z zaworami różnych producentów.
Oprócz korzystnniejszych cen zapewniamy możliwość skorzystania z dodatkowych funkcji dostępnych obecnie w produktach Controlli, których nie posiadały produkty innych firm. (np większa szczelność obudowy, wyższa siła, samozamykanie, autokalibracja i inne). Jakość i parametry techniczne są znacznie lepsze od oryginalnych urządzeń.

Dla produktów Controlli wszystkie informacje dotyczące zamienników dla wycofanych zaworów i siłwoników znajdują się na str. 52 w katalogu produktów.

W celu dobrania zamiennika należy:

- Okreslić typ i wielkość potrzebnego siłownika zależnie od funkcji, sterowania i zasilania
- Sprawdzić w poniższej tabeli możliwość podłączenia z zaworem
- Odczytać z tabeli typ łącznika jeśli jest on wymagany.


Jeśli znany jest typ siłownika można skorzystać z gotowych tabel doboru zamieszczonych niżej. Jeśli mamy tylko typ/serię zaworu należy sprawdzić w tabeli zgodności, dobrać siłę i inne pożądane cechy.

TABELA ZGODNOŚCI SIŁOWNIKÓW MVE i MVH Z ZAWORAMI INNYCH PRODUCENTÓW
      WYMAGANY ŁACZNIK ZALEŻNIE OD TYPU UŻYTEGO SIŁOWNIKA:
PRODUCENT TYP I WIELKOŚĆ ZAWORU PRZYŁĄCZE MVE xxxxx MVH xx MVH56EA/C
SCHNEIDER ELECTRIC V241 gwintowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V211T gwintowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V212T gwintowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V211 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V212 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC VG211 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC VG222 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V231 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V232 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V292 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V341 gwintowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V311T gwintowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V311 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC VG321 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SCHNEIDER ELECTRIC V321 kołnierzowe Bezpośrednio Bezpośrednio Bezpośrednio
SATCHWELL VZ gwintowe AG53 AG54 AG54
SATCHWELL VSF DN15-50 kołnierzowe AG53 AG54 AG54
SATCHWELL VZF DN65 150 kołnierzowe AG53 AG54 AG54
SATCHWELL MZ gwintowe AG53 AG54 AG54
SATCHWELL MJF DN15-50 kołnierzowe AG53 AG54 AG54
SATCHWELL MZF DN 65-150 kołnierzowe AG53 AG54 AG54
SIEBE/INVENSYS VB-7215-0-4-xx DN15..50 gwintowe 4200-2136 Niedostępny Niedostępny
SIEBE/INVENSYS VB-7315-0-4-xx DN15..50 gwintowe 4200-2136 Niedostępny Niedostępny
HONEYWELL V176A,B kołnierzowe AG60-10 Niedostępny Niedostępny
HONEYWELL V5011A kołnierzowe AG60-10 Niedostępny Niedostępny
HONEYWELL V5011R gwintowe AG79 Niedostępny Niedostępny
SIEMENS VVF21 DN 25..80 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF21DN ≥100 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF31 DN 15..80 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF31DN 150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF40 DN 15..80 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF40 DN 150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF41 DN 50 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF41 DN 65..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF45 DN 50 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF45 DN65..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF51DN15..40 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF52 DN 15..40 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF53 DN 15..50 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF53 DN 65..150 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF61 DN 15..25 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF61 DN 40..50 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF61 DN 65..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VVF61_2 DN 15..50 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVF61_2 DN 65..150 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VVG41 DN 15.50 gwintowe AG70-10 AG70-10 AG70-10
SIEMENS VVG11 DN 25..40 gwintowe AG70-10 AG70-10 AG70-10
SIEMENS VXF21DN 25..80 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF21DN 100 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF31 DN 15..80 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF31 DN 100..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF40 DN 15..80 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF40 DN 100..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF41 DN 50 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF41 DN 65..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF45 DN 50 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF45 DN 65..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF51 DN 15..40 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF52 DN 15..40 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF53 DN 15..50 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF53 DN 65..150 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF61 DN 15..25 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF61 DN 40..50 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF61 DN 65..150 kołnierzowe AG70-14 AG70-14 AG70-14
SIEMENS VXF61_2 DN 15..50 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXF61_2 DN 65..150 kołnierzowe AG70-10 AG70-10 AG70-10
SIEMENS VXG41 DN 15..50 gwintowe AG70-10 AG70-10 AG70-10
SIEMENS VXG11 DN 25..40 gwintowe AG70-10 AG70-10 AG70-10
BELIMO H6..N DN 15..100 kołnierzowe AG70-10 Niedostępny Niedostępny
BELIMO H7..N DN 15..100 kołnierzowe AG70-10 Niedostępny Niedostępny
JOHNSON CONTROLS VB7816 gwintowe AG66 Niedostępny Niedostępny
JOHNSON CONTROLS VF2 kołnierzowe AG60-07 Niedostępny Niedostępny
DANFOSS VF3 kołnierzowe AG60-07 Niedostępny Niedostępny
MUT MK DN50 - 150 kołnierzowe AG69 Niedostępny Niedostępny



Jako zamienniki najczęściej stosowana jest najbardziej uniwersalna rodzina siłowników MVE XXXX XX. Ponieważ dostępne są możliwe wszystkie wersje i mają ten sam sposób mocowania łatwo wybrać  napęd o porządanych cechach. Łącznik do danego typu zaworu - z tabel.

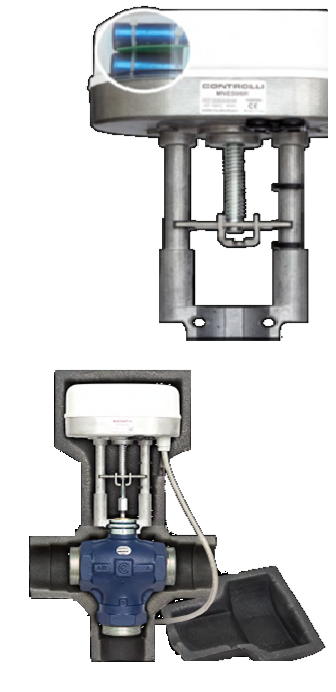

files/distech/produkty/zawory_i_silowniki/zamienniki/MVE510R.png MVE X X X Z YY
  I I I I I
  I I I I 65 Ochrona IP65
  I I I I _    Ochrona IP54
  I I I I
  I I I R - Samozamykanie (otwieranie) przy zaniku zasilania
  I I I _ - Brak reakcji na zanik zasilania
  I I I
  I 0 4 Siła 400N
  I 0 6 Siła 600N
  I 1 0 Siła 1000N
  I 1 5 Siła 1500N
  I 2 2 Siła 2200N (brak wersji R)
  I
  5 - 24V AC/DC
  2 -230V AC



Zamienniki niedostępnych siłowników innych producentów

Siłowniki Satchwell Contol Systems

Satchwell zasadnioczo produkował dwie rodziny regulacyjnych zaworów grzybkowych i do tego dwie rodziny siłowników:
1. Ogólnego przeznaczenia dla serii zaworów: VZ, MZ, VSF, VZF, MJF, MZF z siłownikami z rodziny AL: ALE, ALM, ALX, ALI, ALES, ALXS, ALMS.
Siłowniki są mocowane na do korpusu zaworu narkętką koronową a do trzpienia przykręcane. Mniejsze zawory miały trzpień 1/4" a większe 3/8". Do obydwu pasuje ten sam uniwersalny łącznik typu: AG53 (dla serii siłowników MVE).

Tabela zamienników:

Stary siłownik Samozamykanie Siła Zamiennik Controlli Łącznik Siła
ALE 1301 - 538N MVE506 AG53 600N
ALE 1302 - 538N MVE506 AG53 600N
ALE 1326 - 538N MVE506 AG53 600N
ALE 1327 - 538N MVE506 AG53 600N
ALE 1009 - 495N MVE605 AG53 600N
ALX 1201 - 538N MVE506 AG53 600N
ALX 1226 - 538N MVE506 AG53 600N
ALM 1601 - 538N MVE506 AG53 600N
ALM 1626 - 538N MVE506 AG53 600N
ALES 1302 Sprężyna 311N MVE504R AG53 400N
ALES 1352 Sprężyna 311N MVE504R AG53 400N
ALXS 1201 Sprężyna 311N MVE504R AG53 400N
ALXS 1251 Sprężyna 311N MVE504R AG53 400N
ALMS 1601 Sprężyna 311N MVE204R AG53 400N
ALMS 1651 Sprężyna 311N MVE204R AG53 400N
ALI 1576 - 700N MVE510 AG53 1000N
ALI 1577 - 700N MVE510 AG53 1000N

Instrukcja montażu łącznika.


Uwaga:
Wszystkie 3-punktowe siłowniki (litera X lub M w symbolu) były zasilane i sterowane linią 3-przewodową gdyż posiadały zwykłe silniki dwukierunkowe. Teraz konieczna będzie 4-ro przewodowa ponieważ siłownik wymaga ciągłego zasilania układu elektroniki. Jeśli konieczne byłoby użycie wyłaczników krańcowych (ALM ALX posiadały je dostępne standadrowo) to należy dodatkowo zamówić: DMVE- 2 - mikrowyłaczniki krańcowe.



2. Strefowe : VEU, FEU, MEU, VZX, MZX z siłownikami AVU, AVUE, AVUX, AVUM

Montaż siłownika na zaworze nie wymagał narzędzi. Trzpień zaworów połaczony był z siłownikiem poprzez nasuwane poprzecznie jarzmo a siłownik  po nałożeniu na zawór blokowało się dwoma pokrętłami.

Tabela zamienników:

Stary siłownik Siła Zamiennik Controlli Łącznik Siła
AVU 1201 105N MVT403 AG73 300N
AVU 2201 105N MVT403 AG73 300N
AVUE 2304 220N MVT503 AG73 300N
AVUE 3304 220N MVT503 AG73 300N
AVUE 4304 220N MVT503 AG73 300N
AVUE 5304 220N MVT503 AG73 300N
AVUX 2202 220N MVT403 AG73 300N
AVUX 3202 220N MVT403 AG73 300N
AVUX 4202 220N MVT403 AG73 300N
AVUX 5202 220N MVT403 Ag73 300N
AVUM 2601 220N MVT203 AG73 300N
AVUM 3601 220N MVT203 AG73 300N
AVUM 4601 220N MVT203 AG73 300N
AVUM 5601 220N MVT203 AG73 300N



SIEBE ENVIROMENTAL CONTROLS / INVENSYS

Spośród produktów SIEBE na naszym rynku często wystpowały zawory z brązu seri VB-7215 i 7315 (odpowiednio: 2- i 3-portowe o średnicach Dn15-50mm) a do nich napędy w aluminiowych korpusach serii: MF-22xxxx oraz, rzadziej MF-63xxxx . Produkty te występowały również pod marką Invensys.

Do napędu zaworów VB-xxxxx stosowane były również siłowniki serii Aqualine firmy Neptronic przedstawione dalej.



Tabela zamienników:

Stary siłownik Siła Zamiennik Controlli Łącznik Siła
MF-22203 225N MVE504 4200-2136 400N
MF-22303 225N MVE504 4200-2136 400N
MF-23203 400N MVE504 4200-2136 400N
MF-23303 400N MVE504 4200-2136 400N
MF-63103 270N MVE504 4200-2136 400N
MF-63123 270N MVE504 4200-2136 400N





NEPTRONIC

Spośród produktów SIEBE na naszym rynku występowały zawory z brązu seri VB-7215 i 7315 (odpowiednio: 2- i 3-portowe o średnicach Dn: 15-50mm). Do napędu tych zaworów stosowane były między innymi siłowniki serii Aqualine firmy Neptronic sprzedawane również pod marką REGIN.

Zgodnie z kartami katalogowymi producenta siła nacisku siłowników wynosiła standardowo 450N. Mimo to jednak w niektórych katalogach REGIN można znaleźć wartość 700N. Ponieważ nie wiadomo czy była to pomyłka, czy też specjalne wykonanie tych napędów, w tabeli dobraliśmy odpowiedniki dla 700N. Dla małych średnic nie ma to znaczenia, jednak dla większych zaworów warto o tym pamiętać.

Tabela zamienników:

Stary siłownik Samozamykanie Siła Zamiennik Controlli Łącznik Siła
AQT1000A - 450N MVE506 4200-2136 600N
AT000 - 450N MVE506 4200-2136 600N
AQT1005A - 450N MVE506 4200-2136 600N
AT005 - 450N MVE506 4200-2136 600N
AQT1021A - 450N MVE506 4200-2136 600N
AT020 - 450N MVE506 4200-2136 600N
AQT1060A Kondensator 450N MVE506R 4200-2136 600N
AT060 Kondensator 450N MVE506R 4200-2136 600N
AQT1065A Kondensator 450N MVE506R 4200-2136 600N
AT065 Kondensator 450N MVE506R 4200-2136 600N
AQT1080A Kondensator 450N MVE506R 4200-2136 600N
AT080 Kondensator 450N MVE506R 4200-2136 600N
AT000-30 - 450N MVE506 4200-2136 600N
AT005-30 - 450N MVE506 4200-2136 600N
AT020-30 - 450N MVE506 4200-2136 600N
AT060-30 Kondensator 450N MVE506R 4200-2136 600N
AT065-30 Kondensator 450N MVE506R 4200-2136 600N
AT080-30 Kondensator 450N MVE506R 4200-2136 600N
AM000 - 450N MVE506 4200-2136 600N
AQM2000A - 450N MVE506 4200-2136 600N
AM060 Kondensator 450N MVE506R 4200-2136 600N
AQM2060A Kondensator 450N MVE506R 4200-2136 600N
AQT24-05 - 700N MVE510 4200-2136 1000N
AQT24-10 - 700N MVE510 4200-2136 1000N
AQM24-05 - 700N MVE510 4200-2136 1000N
AQM24-10 - 700N MVE510 4200-2136 1000N
AQM2060-05 Kondensator 700N MVE510R 4200-2136 1000N
AQM2060-10 Kondensator 700N MVE510R 4200-2136 1000N
AQM200-05 - 700N MVE510 4200-2136 1000N
AQM2000-10 - 700N MVE510 4200-2136 1000N





Uwaga:
Wszystkie 3-punktowe siłowniki były zasilane i sterowane linią 3-przewodową gdyż posiadały zwykłe silniki dwukierunkowe. W przypadku zastąpienia ich siłownikami z serii MVExxxxx, konieczna będzie 4-ro przewodowa ponieważ siłownik wymaga ciągłego zasilania układu elektroniki.

TAC / Schneider Electric

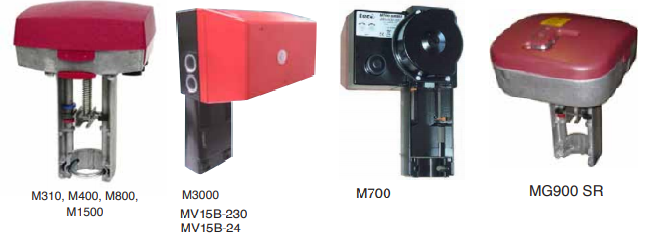

Dla siłowników serii Forta M310, M400, M800, M1500 -bez sprężyny, M700 i MG900 - ze sprężyną oraz MV15B-xxx istnieją odpowiedniki Controlli, które można bezpośrednio montować na zaworach TAC/Schneider (bez konieczności uzycia żadnych dodatkowych łączników). Niektóre z nich (M3000, M700, MV15B) posiadają nawet identyczne obudowy, różnia się kolorem i werjsą elektroniki.

Forta M310, M400, M800, M1500 – siłowniki zaworów regulacyjnych bez sprężyny (liczba oznacza siłę w N)
Forta M700 SRSU i SRSD – siłownik ze sprężyną powrotną 700N 24V 3-pkt. i 0-10V
Forta MG900 SU i SD – siłownik ze sprężyną powrotną
MV15B 24 – siłownik trzypunktowy 1500N 24V bez sprężyny
MV15B 230 – siłownik trzypunktowy 1500N 230V bez sprężyny

TYP TAC/Schneider Samozamykanie Siła Zamiennik Controlli Siła
M310 - 310N MVE504 400N
M400 - 400N MVE504 400N
M800 - 800N MVE510 1000N
M1500 - 1500N MVE515 1500N
M700 SRSU Sprężyna 700N MVH56EA lub MVE510R 700N/ 1000N
M700 SRSD Sprężyna   MVH56EC lub MVE510R 700N/ 1000N
MG900 SU Sprężyna 900N MVE510R 1000N
MG900 SD Sprężyna 900N MVE510R 1000N
MV15B 24 - 1500N MVH46 lub MVE 515 1500N
MV15B 230 - 1500N MVH26 lub MVE 215 1500N



Siłowniki te oferowane były również jako zamienniki napędów serii ALxxxxx Satchwell'a z łącznikiem typu L2SV.  Odpowiednikami  tego łacznika są AG53 dla MVExxxx i AG54 dla MVHxxxx.
